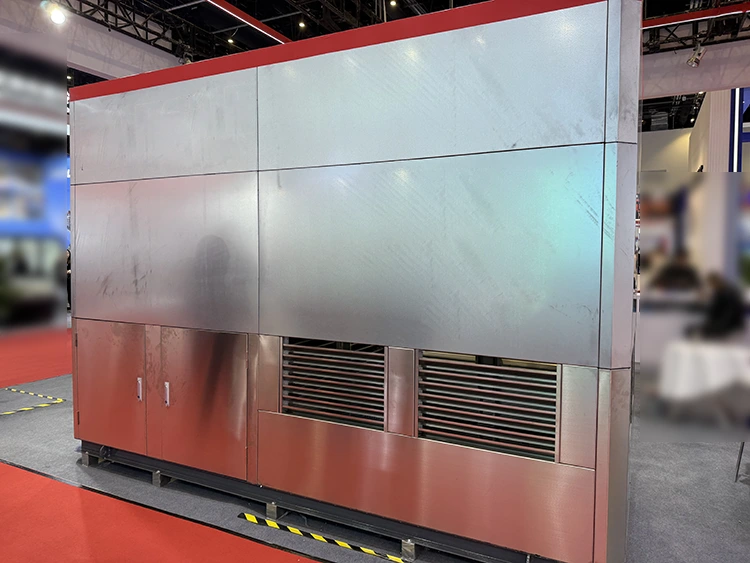

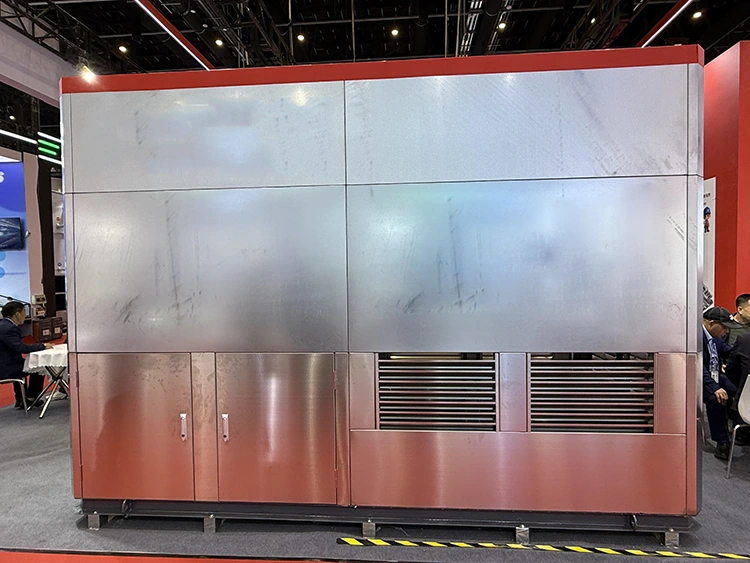

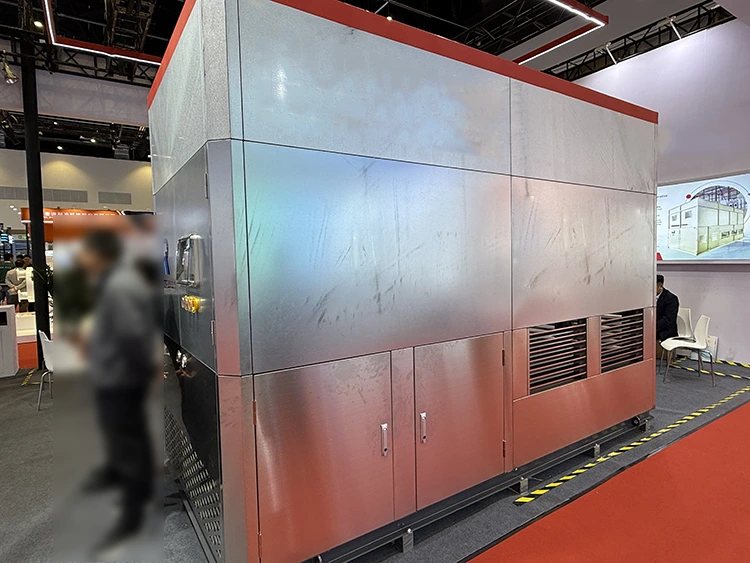

เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหย

เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยได้รับการออกแบบมาโดยเฉพาะสำหรับการทำความเย็นในกระบวนการทางอุตสาหกรรม โรงงานน้ำเย็น HVAC และการใช้งานก่อนการทำความเย็นด้วยโซ่เย็น ซึ่งจำเป็นต้องมีการจ่ายน้ำเย็นที่เชื่อถือได้และประหยัดพลังงานตลอดทั้งปี ส่วนประกอบหลักทั้งหมดได้รับการคัดสรรจากแบรนด์ชั้นนำระดับโลก และผ่านการทดสอบการทำงานจากโรงงานอย่างเต็มรูปแบบด้วยกำลังการผลิตสูงสุดก่อนจัดส่ง

ลักษณะเฉพาะของระบบคีย์

• การควบแน่นแบบระเหย: การปฏิเสธความร้อนที่อ้างอิงถึงกระเปาะเปียกทำให้อุณหภูมิการควบแน่นลดลง 5–8 °C เมื่อเทียบกับหน่วยระบายความร้อนด้วยอากาศในสภาพแวดล้อมกระเปาะแห้งเดียวกัน ช่วยเพิ่ม COP ได้ถึง 20%

• คอมเพรสเซอร์แบบสกรูคู่: Vi ที่แปรผันได้อย่างไม่จำกัด (อัตราส่วนปริมาตรในตัว) และการควบคุมความจุจากโหลด 25–100% พร้อมการลดประสิทธิภาพการโหลดชิ้นส่วนน้อยที่สุด

• เครื่องระเหย DX แบบเชลล์และท่อ: โครงสร้างเปลือกเหล็กคาร์บอนท่อทองแดงที่ออกแบบโดย ASME ปรับให้เหมาะสมสำหรับความแตกต่างของอุณหภูมิน้ำเย็น 7/12 °C หรือ 5/10 °C

• บรรจุจากโรงงาน: ติดตั้งแบบลื่นไถล ผ่านการทดสอบจากโรงงาน และจัดส่งเป็นชิ้นเดียว (หรือสองส่วนสำหรับรุ่นขนาดใหญ่) เพื่อลดเวลาในการติดตั้งและความเสี่ยงในการทดสอบภาคสนาม

•การควบคุมไมโครโปรเซสเซอร์: HMI แบบจอสัมผัสพร้อมอินเทอร์เฟซ Modbus RTU/TCP, ลำดับการเริ่มต้นอัตโนมัติ, กำหนดการโหลดคอมเพรสเซอร์ และการบันทึกการแจ้งเตือนแบบเต็ม

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพและพารามิเตอร์ของระบบ

หมายเหตุ: ความสามารถในการทำความเย็นและ COP อ้างอิงจาก: น้ำเย็นเข้า/ออก 12/7 °C, อุณหภูมิกระเปาะเปียก 28 °C, อัตราประจุสารทำความเย็น, ระดับความสูงระดับน้ำทะเล

ช่วงรุ่นมาตรฐาน

หมายเหตุ: ขนาดมีไว้สำหรับการกำหนดค่ายูนิตเดียว มีรุ่นคอมเพรสเซอร์คู่และวงจรเรียงคู่สำหรับความจุมากกว่า 1,163 กิโลวัตต์ ข้อมูลจำเพาะทั้งหมดอยู่ภายใต้การตรวจสอบทางวิศวกรรมขั้นสุดท้าย

ขอบเขตการสมัคร

เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยของ Lynxcool เหมาะอย่างยิ่งกับสถานที่ใดๆ ที่ต้องการแหล่งน้ำเย็น COP สูงแบบครบวงจรและมีข้อกำหนดพื้นที่จำกัด ภาคส่วนการใช้งานทั่วไป ได้แก่:

การทำความเย็นกระบวนการทางอุตสาหกรรม

•การผลิตยา: การจ่ายน้ำเย็นที่แม่นยำที่อุณหภูมิ 5–10 °C สำหรับเครื่องปฏิกรณ์ ถังหมัก และระบบ HVAC ในห้องสะอาด

• โรงงานเคมีและปิโตรเคมี: กระบวนการทำความเย็นอย่างต่อเนื่องที่อุณหภูมิน้ำทิ้งคงที่ เข้ากันได้กับสารละลายไกลคอลสำหรับลูปทุติยภูมิที่ต่ำกว่าศูนย์

• การฉีดและการอัดขึ้นรูปพลาสติก: การหล่อเย็นแม่พิมพ์และการหล่อเย็นน้ำมันไฮดรอลิก ติดตามการโหลดอย่างรวดเร็วผ่านการควบคุมความจุของคอมเพรสเซอร์แบบไม่มีขั้นตอน

•การระบายความร้อนของศูนย์ข้อมูล: เครื่องแลกเปลี่ยนความร้อนที่ประตูด้านหลังหรือหน่วย CRAC ที่ป้อนด้วยน้ำเย็น อุณหภูมิควบแน่นต่ำจะลด PUE ลงอย่างมากเมื่อเทียบกับชิลเลอร์ที่ระบายความร้อนด้วยอากาศ

HVAC และอาคารพาณิชย์

• โรงผลิตน้ำเย็นส่วนกลาง: ให้บริการหน่วยจัดการอากาศ (AHU) หน่วยพัดลมคอยล์ (FCU) และคานทำความเย็นในอาคารสำนักงานเชิงพาณิชย์ โรงแรม และโรงพยาบาล

•การทำความเย็นแบบเขต: หลายยูนิตขนานกับการสูบน้ำหลัก/รอง; เหมาะสำหรับลูประบายความร้อนส่วนกลางของวิทยาเขตหรือสวนอุตสาหกรรม

ห่วงโซ่ความเย็นและการแปรรูปอาหาร

• อุโมงค์ระบายความร้อนล่วงหน้า: จ่ายน้ำเย็นไปยังจานหรือพ่นสเปรย์ทำความเย็นล่วงหน้าสำหรับผลิตผลสด อาหารทะเล และเนื้อสัตว์

• ห้องใต้หลังคาห้องเย็น: การระบายความร้อนแบบคอยล์จัดการอากาศสำหรับโซนบัฟเฟอร์ตัวปรับระดับท่าเรือที่ต้องการอุณหภูมิปานกลาง (2–10 °C)

• การแปรรูปเครื่องดื่มและผลิตภัณฑ์นม: น้ำหล่อเย็น CIP, การทำความเย็นในส่วนพาสเจอร์ไรส์ และการทำความเย็นแจ็คเก็ตถัง

คุณสมบัติทางเทคนิคหลัก

เทคโนโลยีการควบแน่นแบบระเหย

แตกต่างจากเครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศทั่วไปที่ปฏิเสธความร้อนทั้งหมดจนถึงอุณหภูมิอากาศกระเปาะแห้งโดยรอบ Lynxcool Evaporative Cooled Screw Chiller Unit ใช้คอนเดนเซอร์แบบระเหยแบบสเปรย์และคอยล์ในตัว คอยล์ทำความเย็นจะถูกทำให้เปียกอย่างต่อเนื่องด้วยน้ำหมุนเวียน ในขณะที่พัดลมจะดึงอากาศโดยรอบไหลทวนผ่านส่วนคอยล์ การระเหยของน้ำเพียงเล็กน้อยจะดูดซับความร้อนแฝงของสารทำความเย็น ทำให้อุณหภูมิควบแน่นสามารถติดตามอุณหภูมิกระเปาะเปียกโดยรอบ แทนที่จะเป็นอุณหภูมิกระเปาะแห้ง

ในสภาวะแวดล้อมกระเปาะแห้งโดยทั่วไปที่มีอุณหภูมิ 35 °C และอุณหภูมิแวดล้อมแบบกระเปาะเปียกอยู่ที่ 28 °C เครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศอาจควบแน่นที่ 48–52 °C ในขณะที่หน่วยควบแน่นแบบระเหยจะควบแน่นที่ 38–42 °C ซึ่งเป็นความแตกต่าง 8–12 K ซึ่งจะลดอัตราส่วนแรงดันของคอมเพรสเซอร์โดยตรง เพิ่มประสิทธิภาพเชิงปริมาตร และปรับปรุง COP ขึ้น 15–25%

คอมเพรสเซอร์แบบสกรูคู่พร้อม Variable Vi

คอมเพรสเซอร์ประกอบด้วยวาล์วสไลด์อัตราส่วนปริมาตร (Vi) ในตัว ซึ่งจะปรับอัตราส่วนการบีบอัดภายในให้ตรงกับอัตราส่วนแรงดันใช้งานจริงของระบบ วิธีนี้จะช่วยป้องกันการบีบอัดมากเกินไป (งานที่สูญเปล่า) ที่สภาวะแวดล้อมโหลดสูงหรือสภาวะแวดล้อมต่ำ และการบีบอัดน้อยเกินไป (การสูญเสียกำลังการผลิต) ที่สภาวะแวดล้อมสูงหรือสภาวะแวดล้อมที่มีโหลดสูง ผลลัพธ์ที่ได้คือกราฟประสิทธิภาพการโหลดชิ้นส่วนแบบเรียบและประสิทธิภาพที่สม่ำเสมอทั่วทั้งขอบเขตการทำงานทั้งหมด

•ช่วงความจุ: 25–100% แบบไม่มีขั้น ผ่านวาล์วเลื่อนที่สั่งงานโดย PLC

• การป้องกันคอมเพรสเซอร์: สวิตช์เฟืองท้ายแรงดันน้ำมัน เซ็นเซอร์อุณหภูมิคายประจุ เทอร์มิสเตอร์ของขดลวดมอเตอร์ ตัวจับเวลาป้องกันการรีไซเคิล (นอกรอบขั้นต่ำ 10 นาที)

•การจัดการน้ำมัน: การระบายความร้อนด้วยน้ำมันด้วยเทอร์โมไซฟอน (แนะนำ) หรือการฉีดของเหลว กระจกมองเห็นระดับน้ำมัน ชาร์จจากโรงงานด้วยประเภทและปริมาณน้ำมันที่ผู้ผลิตระบุ

การควบคุมไมโครโปรเซสเซอร์อัจฉริยะ

เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยมาพร้อมกับตัวควบคุมไมโครโปรเซสเซอร์ที่พัฒนาโดย Lynxcool ซึ่งมีหน้าจอสัมผัสสีขนาด 7 นิ้ว HMI คอนโทรลเลอร์จะจัดการฟังก์ชันทั้งหมดของยูนิต รวมถึง:

•การควบคุม PID ของอุณหภูมิออกจากน้ำเย็น (ค่าที่ตั้งไว้ปรับได้ 3–15 °C)

•การขนถ่ายคอมเพรสเซอร์พร้อมระบบป้องกันการลัดวงจร

• พัดลมคอนเดนเซอร์แบบระเหยและการจัดเตรียมปั๊ม (มีตัวเลือกพัดลม EC แบบไม่มีขั้นบันได)

•วาล์วเติมน้ำและการจัดการวงจรการเป่าลม

•บันทึกการเตือนแบบเต็มพร้อมการประทับเวลา เอาต์พุตรีเลย์สัญญาณเตือนระยะไกล

•การสื่อสาร Modbus RTU/TCP สำหรับการรวม BMS / SCADA

•กำหนดการรายสัปดาห์และการป้อนข้อมูลที่จำกัดความต้องการ

รางไถลประกอบจากโรงงานขนาดกะทัดรัด

ส่วนประกอบทั้งหมด — คอมเพรสเซอร์, ส่วนคอนเดนเซอร์แบบระเหย, ถังระเหย, แผงควบคุม, ท่อสารทำความเย็น และหัวจ่ายน้ำ — ได้รับการติดตั้งจากโรงงานบนโครงฐานเหล็กโครงสร้างและเชื่อมต่อถึงกันก่อนจัดส่ง การประกอบล่วงหน้าของโรงงานนี้รับประกันความสมบูรณ์ของวงจรสารทำความเย็นที่ผ่านการทดสอบการรั่ว ความต่อเนื่องทางไฟฟ้าที่ได้รับการตรวจสอบ และการทดสอบการทำงานที่ความจุเต็มพิกัดก่อนที่หน่วยจะออกจากโรงงาน

•การติดตั้ง: หน่วยมาถึงไซต์งานพร้อมสำหรับการเชื่อมต่อไฟฟ้า ท่อน้ำเย็น และการเชื่อมต่อน้ำเสริมเท่านั้น ไม่จำเป็นต้องทำงานสารทำความเย็นภาคสนาม

•เวลาในการดำเนินการ: โดยทั่วไป 1 วันสำหรับการเชื่อมต่อไฟฟ้า/ท่อ + ½ วันสำหรับการตั้งค่าพารามิเตอร์ควบคุมและการตรวจสอบยืนยันการเริ่มต้นครั้งแรก

การบำบัดน้ำและเครื่องกำจัดดริฟท์

ระบบระเหยจำเป็นต้องมีการบำบัดน้ำเพื่อป้องกันตะกรัน การกัดกร่อน และการเติบโตทางชีวภาพในวงจรสเปรย์ หน่วย Lynxcool ได้รับการออกแบบมาเพื่อยอมรับระบบการกรองและการจ่ายสารแบบไซด์สตรีมมาตรฐาน และประกอบด้วย:

•หัวสเปรย์สแตนเลส (ไม่อุดตัน เปลี่ยนได้)

•ใบมีดกำจัดดริฟท์ PVC สามารถกำจัดหยดน้ำที่สะสมอยู่ได้ ≥ 99.97% (ลดความเสี่ยงของ Legionella)

• บ่อด้านล่างพร้อมเครื่องทำความร้อนบ่อสำหรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิต่ำกว่าศูนย์

• โซลินอยด์วาล์วเป่าลมอัตโนมัติพร้อมอินพุตตัวควบคุมตามค่าการนำไฟฟ้า

• ฟิลเตอร์กรองแสงด้านข้างขนาด 50 ไมครอน

เหตุใดจึงเลือก Lynxcool

ความเป็นผู้นำด้านประสิทธิภาพพลังงาน

เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยของ Lynxcool ให้ค่า COP เต็มโหลดที่ 3.8–4.5 และค่า IPLV) แบบรวมที่เกินมาตรฐานขั้นต่ำของ ASHRAE 90.1 15–30% อย่างสม่ำเสมอ ตลอดอายุการใช้งาน 10 ปี การประหยัดพลังงานเทียบกับเครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศที่เทียบเท่ามักจะช่วยฟื้นคืนส่วนต่างของราคาซื้อต่อหน่วยภายใน 2-3 ปีในภูมิภาคที่มีอัตราค่าไฟฟ้าปานกลาง

การทดสอบโรงงานเสร็จสมบูรณ์

ทุกยูนิตผ่านการทดสอบรันจากโรงงานเต็มเวลาขั้นต่ำ 4 ชั่วโมงบนวงจรทดสอบน้ำเย็นที่ปรับเทียบตามเงื่อนไข AHRI 550/590 รายงานการทดสอบ รวมถึงแรงดันในการดูด/จ่ายของคอมเพรสเซอร์ อุณหภูมิเข้า/ออกของน้ำเย็น การดึงพลังงานไฟฟ้า และ COP ที่คำนวณไว้ จะถูกจัดส่งให้กับทุกหน่วยเพื่อเป็นหลักฐานยืนยันประสิทธิภาพที่ได้รับการจัดอันดับ

ความเข้ากันได้ของสารทำความเย็นในวงกว้าง

หน่วยมาตรฐานได้รับการออกแบบสำหรับ R134a (GWP ต่ำ ไม่ติดไฟ มีจำหน่ายทั่วโลก) รุ่น R22 และ R507 รุ่นเก่ามีจำหน่ายสำหรับตลาดที่โครงสร้างพื้นฐานการจัดหา R134a มีจำกัด การออกแบบยูนิตใช้การเชื่อมต่อทองแดงแบบประสานตลอดวงจรสารทำความเย็น และผ่านการทดสอบแรงดันที่แรงดันออกแบบ 1.5 เท่า ก่อนการชาร์จ

การสนับสนุนด้านวิศวกรรมแอปพลิเคชัน

ทีมวิศวกรของ Lynxcool ให้การสนับสนุนก่อนการขายฟรี รวมถึง: การวิเคราะห์อุณหภูมิกระเปาะเปียกสำหรับไซต์โครงการ การจำลองพลังงานประจำปี (วิธี TRNSYS หรือวิธี bin-hour) การตรวจสอบแผนผังท่อ และการเขียนแบบเค้าโครงห้องเครื่องกล การสนับสนุนนี้ช่วยลดความเสี่ยงในการออกแบบและทำให้มั่นใจว่าหน่วยที่ระบุนั้นตรงกับโปรไฟล์การรับน้ำหนักของอาคารอย่างถูกต้อง

ต้นทุนรวมในการเป็นเจ้าของที่แข่งขันได้

ผลิตในประเทศจีนตามมาตรฐานการออกแบบระดับสากล (ASME, EN 378, GB 150) หน่วย Lynxcool มีต้นทุนการซื้อต่ำกว่าอุปกรณ์แบรนด์ยุโรปหรืออเมริกาเหนือที่เทียบเท่ากัน 20-35% ในขณะที่ให้ประสิทธิภาพและคุณภาพการสร้างที่เทียบเคียงได้ มีอะไหล่สำรองอยู่ในสต็อกและพร้อมจัดส่งด่วนทั่วโลก การออกแบบยูนิตใช้โมเดลคอมเพรสเซอร์มาตรฐานอุตสาหกรรมเพื่อให้มั่นใจว่าชิ้นส่วนจะพร้อมใช้งานในระยะยาว

คำถามที่พบบ่อย

ถาม:  เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยแตกต่างจากเครื่องทำความเย็นแบบแรงเหวี่ยงระบายความร้อนด้วยน้ำอย่างไร

ตอบ:  เครื่องทำความเย็นแบบแรงเหวี่ยงระบายความร้อนด้วยน้ำต้องมีหอทำความเย็นและระบบสูบน้ำคอนเดนเซอร์แยกกัน ส่งผลให้มีต้นทุนด้านทุน งานท่อ และภาระการบำรุงรักษาแยกต่างหาก เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยเป็นหน่วยแบบครบวงจร — คอนเดนเซอร์แบบระเหยถูกรวมเข้ากับแผ่นทำความเย็นแบบลื่นไถล ทำให้ไม่จำเป็นต้องใช้หอทำความเย็น ปั๊มน้ำคอนเดนเซอร์ และแอ่งที่เกี่ยวข้องแยกต่างหาก การติดตั้งจะอยู่ใกล้กับยูนิตระบายความร้อนด้วยอากาศอย่างเรียบง่าย ในขณะที่อุณหภูมิการควบแน่นเข้าใกล้ระดับการระบายความร้อนด้วยน้ำอย่างมีประสิทธิภาพ

ถาม:  อัตราการใช้น้ำเป็นเท่าใด และเปรียบเทียบกับคูลลิ่งทาวเวอร์อย่างไร

ตอบ:  การระเหยในวงจรสเปรย์คอนเดนเซอร์สิ้นเปลืองประมาณ 2.0–2.5 ลิตร/ชม. ต่อกิโลวัตต์ของการปฏิเสธความร้อน (ขึ้นอยู่กับสภาวะแวดล้อม) ซึ่งเทียบได้กับหอทำความเย็นที่เทียบเท่าซึ่งให้บริการเครื่องทำความเย็นแบบระบายความร้อนด้วยน้ำ การใช้น้ำทั้งหมดของระบบ รวมถึงการระบายน้ำทิ้งและการลอย โดยทั่วไปจะอยู่ที่ 3–4 ลิตร/ชม. ต่อกิโลวัตต์ของการปฏิเสธความร้อน ในสภาพอากาศแห้งแล้งซึ่งต้องคำนึงถึงต้นทุนน้ำ สามารถเพิ่มเครื่องทำความเย็นล่วงหน้าแบบแห้งเพื่อลดชั่วโมงการทำงานที่เปียกได้

ถาม:  เครื่องสามารถทำงานในสภาวะแวดล้อมที่เย็น (ฤดูหนาว) ได้หรือไม่

ก. ใช่. อุณหภูมิแวดล้อมกระเปาะเปียกต่ำกว่าประมาณ 12 °C สามารถปิดปั๊มสเปรย์ได้ และเครื่องทำงานเป็นเครื่องทำความเย็นแบบระบายความร้อนด้วยอากาศแห้งโดยใช้พัดลมคอนเดนเซอร์เพียงอย่างเดียว เครื่องทำความร้อนบ่อที่ควบคุมด้วยเทอร์โมสตัทจะป้องกันไม่ให้แอ่งน้ำแบบสเปรย์แข็งตัวที่อุณหภูมิแวดล้อมต่ำถึง –15 °C สำหรับไซต์ที่มีการทำงานแบบศูนย์ย่อยเป็นเวลานาน สามารถระบุพรีคอนเดนเซอร์แบบแห้งแบบแห้งที่มีการป้องกันด้วยไกลคอลเพื่อขจัดการใช้น้ำในฤดูหนาวโดยสิ้นเชิง

ถาม:  ปริมาณการสั่งซื้อขั้นต่ำและเวลารอคอยสินค้าคือเท่าไร?

ตอบ:  ไม่มีปริมาณการสั่งซื้อขั้นต่ำ — ยอมรับหน่วยเดียว เวลานำมาตรฐานนับจากการยืนยันคำสั่งซื้อคือ 8–12 สัปดาห์สำหรับรุ่นที่มีขนาดไม่เกิน LynxEC-582 12–16 สัปดาห์สำหรับรุ่นใหญ่ ช่องการผลิตด่วนอาจมีให้สำหรับโครงการเร่งด่วน เขียนแบบทางวิศวกรรมฉบับเต็มและคู่มือ IOM จะถูกจัดเตรียมให้ภายใน 2-3 สัปดาห์หลังจากการสั่งซื้อ เพื่อรองรับการเตรียมการทางแพ่งและทางไฟฟ้าแบบคู่ขนาน

ถาม: มีการรับประกันและการสนับสนุนหลังการขายอะไรบ้าง

ตอบ:  เครื่องทำความเย็นแบบสกรูระบายความร้อนแบบระเหยของ Lynxcool ทั้งหมดมีการรับประกันชิ้นส่วน 12 เดือนนับจากวันที่ทดสอบการใช้งาน (หรือ 18 เดือนนับจากการจัดส่ง ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน) คอมเพรสเซอร์ได้รับการคุ้มครองภายใต้การรับประกันของผู้ผลิตเดิมในช่วงเวลาเดียวกัน Lynxcool ดูแลรักษาคลังอะไหล่พร้อมจัดส่งรายการสึกหรอมาตรฐานในวันถัดไป การวินิจฉัยระยะไกลผ่านอินเทอร์เฟซ Modbus ช่วยให้วิศวกร Lynxcool สามารถตรวจสอบบันทึกข้อผิดพลาดและข้อมูลการดำเนินงานโดยไม่ต้องไปเยี่ยมชมสถานที่
