ชั้นวางเครื่องระเหยแบบท่อเปลือยเหล็ก
ชั้นวางเครื่องระเหยแบบท่อเปลือยที่เป็นเหล็กของ Lynxcool ผลิตในประเทศจีนโดยมีโครงสร้างเหล็กคาร์บอนเชื่อม ซึ่งรวมการจัดเก็บและการทำความเย็นไว้ในเครื่องเดียว การออกแบบหลายชั้นรองรับพาเลทโดยตรง ในขณะเดียวกันก็ให้การทำความเย็นแอมโมเนียที่มีประสิทธิภาพ ความชื้นสูง และอุณหภูมิที่เสถียร เหมาะสำหรับร้านเย็น ตู้แช่แข็ง ตู้ปลา และเนื้อสัตว์ ปรับแต่งได้ ติดตั้งง่าย และสร้างมาเพื่ออายุการใช้งาน 20–40 ปี

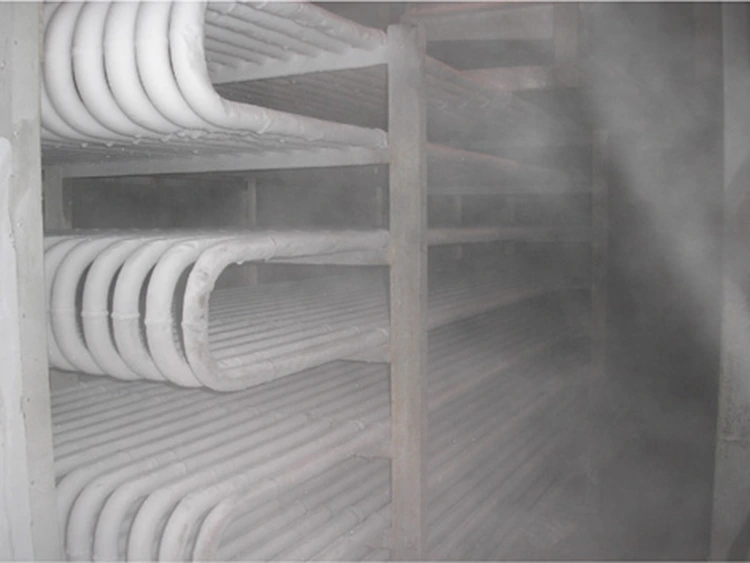

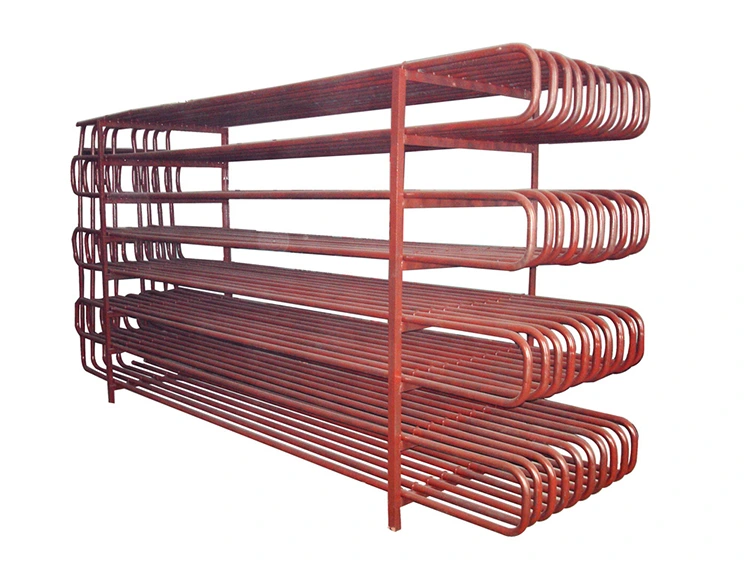

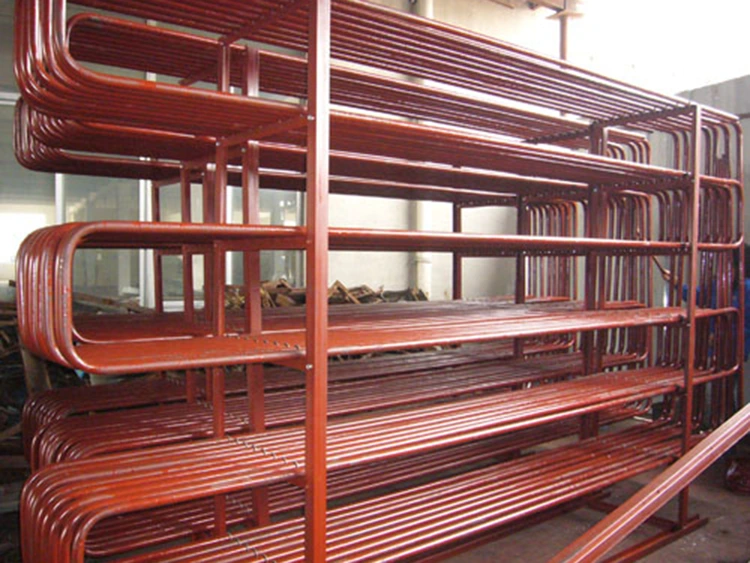

ชั้นวางเครื่องระเหยแบบท่อเปลือยเหล็กของ Lynxcool เป็นระบบเครื่องระเหยแบบคงที่ที่ทนทานและมีอายุการใช้งานยาวนาน ประกอบด้วยท่อเหล็กเปลือยขนานหลายชั้นที่เชื่อมต่อกันด้วยส่วนโค้งกลับรูปตัวยูที่ปลาย ทั้งหมดเชื่อมเข้ากับโครงเหล็กที่แข็งแรง สารทำความเย็นจะระเหยโดยตรงภายในท่อเหล็ก ซึ่งทำหน้าที่เป็นทั้งพื้นผิวทำความเย็นและชั้นวางรับน้ำหนักไปพร้อมๆ กัน วางพาเลทหรือผลิตภัณฑ์ลงบนพาเลทโดยตรง ช่วยให้ถ่ายเทความร้อนได้อย่างมีประสิทธิภาพ
เมื่อเปรียบเทียบกับแผ่นอะลูมิเนียมหรือเครื่องระเหยแบบครีบ โครงสร้างท่อเหล็กนี้มีความต้านทานต่อแรงกระแทกและการดัดงอได้ดีกว่า ไม่ต้องเชื่อมด้วยความแม่นยำ และมีความสามารถในการรับน้ำหนักสูง ทำให้เหมาะสำหรับการจัดเก็บพาเลทงานหนัก ห้องเย็นขนาดใหญ่ และโรงงานแปรรูปอาหารทะเล การออกแบบที่ไม่ใช้พัดลมและการพาความร้อนตามธรรมชาติให้ผลการทำความเย็นโดยการใช้พลังงานเป็นศูนย์ ระดับความชื้นสูง และความผันผวนของอุณหภูมิน้อยที่สุด
สถานที่ผลิต: ชิงเต่า ประเทศจีน
ประเภทห้องเย็นที่ใช้บังคับ: ห้องเย็นแช่เย็นแอมโมเนีย ตู้ปลา ตู้แช่แข็ง ตู้เก็บเนื้อสัตว์
วัสดุ: เหล็กกล้าคาร์บอน
อายุการใช้งาน: 20–40 ปี
พารามิเตอร์ทางเทคนิค
|
พารามิเตอร์ |
ค่า/ช่วง |
|
วัสดุท่อ |
เหล็กกล้าคาร์บอนไม่มีตะเข็บ (GB/T 8163 หรือ ASTM A106) หรือเหล็กเชื่อม ERW |
|
เส้นผ่านศูนย์กลางภายนอกของท่อ |
φ19มม. / φ25มม. / φ32มม. / φ38มม. (ขึ้นอยู่กับการใช้งาน) |
|
ความหนาของผนังท่อ |
2.0 มม. — 3.5 มม. (อัตราแรงดันและขึ้นอยู่กับ OD ของท่อ) |
|
ระยะห่างของท่อ (กึ่งกลางถึงกึ่งกลาง) |
25 มม. — 50 มม. (ขึ้นอยู่กับรุ่น; ระยะห่างใกล้ = พื้นที่ถ่ายเทความร้อนสูงขึ้น) |
|
พื้นที่การถ่ายเทความร้อนต่อชั้นชั้นวาง |
0.8 ตร.ม. — 8.0 ตร.ม. (ขึ้นอยู่กับ OD ของท่อ ระยะห่าง ความยาวชั้น และจำนวนแถว) |
|
แรงดันการออกแบบด้านสารทำความเย็น |
25 บาร์ (HFC); 18 บาร์ (มาตรฐานแอมโมเนีย); มีตัวเลือกที่ได้รับการจัดอันดับสูงกว่า |
|
การทดสอบแรงดันจากโรงงาน |
การทดสอบไฮดรอลิกที่ความดันการออกแบบ 1.5 เท่า ใบรับรองที่ออกให้ต่อหน่วย |
|
ความเข้ากันได้ของสารทำความเย็น |
R717 (แอมโมเนีย) / R404A / R507A / R448A / R449A / R22 |
|
อุณหภูมิพื้นผิวท่อ |
−28°C ถึง −40°C (ขึ้นอยู่กับอุณหภูมิการระเหย) |
|
จำนวนชั้นต่อแร็ค |
3 — 8 ชั้น (ปรับแต่งตามความสูงของผลิตภัณฑ์และความสูงของห้อง) |
|
ระยะห่างระหว่างชั้น (ความสูงที่ชัดเจน) |
150 — 600 มม. (เหมาะกับผลิตภัณฑ์ / ความสูงของพาเลท) |
|
วัสดุโครงแร็ค |
เหล็กกล้าคาร์บอนเชื่อม จุ่มร้อนชุบสังกะสี (มาตรฐาน); ตัวเลือกสีป้องกันการกัดกร่อน |
|
ขนาดแร็ค (ทั่วไป) |
ความยาว: 2,000–8,000 มม. × กว้าง: 600–2,000 มม. × ความสูง: 1,500–2,800 มม. |
|
กระบวนการเตรียมผิว (สายยาง) |
สีป้องกันการกัดกร่อนแบบจุ่มร้อนหรือเรดออกไซด์ / อิพ็อกซี |
|
วิธีการละลายน้ำแข็ง |
การละลายน้ำแข็งด้วยแก๊สร้อน (มาตรฐานสำหรับแอมโมเนีย); ละลายน้ำแข็งด้วยไฟฟ้า (ตัวเลือก HFC) |
|
ทริกเกอร์ละลายน้ำแข็ง |
นาฬิกาบอกเวลาหรือเซ็นเซอร์อุณหภูมิพื้นผิวคอยล์เย็น |
|
การเชื่อมต่อสารทำความเย็น |
การเชื่อมต่อเหล็กหน้าแปลนหรือเกลียว ส่วนหัวมากมายที่ปลายชั้นวาง |
|
การกำหนดค่าวงจร |
ผ่านครั้งเดียวหรือหลายรอบ; แต่ละกลุ่มหรือกลุ่มต่อชั้น |
|
อุณหภูมิห้องเย็นที่ใช้งานได้ |
−5°C ถึง −35°C (อุณหภูมิปานกลางและต่ำ) |
|
ความสามารถในการโหลดผลิตภัณฑ์ต่อชั้น |
200 — 2,000 กก. (ขึ้นอยู่กับขนาดโครงและท่อ ตัวเลือกที่เข้ากันได้กับพาเลท) |
ชั้นวางเครื่องระเหยแบบท่อเปลือยเหล็กแต่ละชั้นผ่านการทดสอบแรงดันที่โรงงานของเราในประเทศจีน และมาพร้อมกับการตรวจสอบคุณภาพ การเชื่อม และรายงานวัสดุอย่างครอบคลุม ตลอดจนคู่มือการติดตั้งและบำรุงรักษา
ผลิตภัณฑ์นี้สามารถใช้ได้ในด้านใด?
1. ห้องเย็นแอมโมเนียขนาดใหญ่และระบบทำความเย็นแบบวางบนพาเลท
ชั้นวางเครื่องระเหยแบบท่อเปลือยเหล็กเหมาะสำหรับจัดเก็บเนื้อสัตว์ ผลิตภัณฑ์นม ปลา และอาหารแช่แข็ง โดยรองรับทั้งแบบเต็มพาเลทและแบบครึ่งพาเลท โดยมีคุณสมบัติการทำความเย็นด้วยการระเหยแอมโมเนียโดยตรงที่มีประสิทธิภาพสูง และได้รับการออกแบบมาให้ทนทานต่อภาระหนัก
2. การจับปลาในเรือประมง
เหมาะอย่างยิ่งสำหรับการแช่เย็นปลาทั้งตัว บล็อคปลา และปลาเค็ม ระบบนี้ได้รับการออกแบบทางวิศวกรรมให้ทนทานต่อการสั่นสะเทือนของตัวเรือและการกัดกร่อนของน้ำทะเล ตัวเลือกการรักษาพื้นผิว ได้แก่ การชุบสังกะสีแบบจุ่มร้อนหรือการเคลือบอีพ็อกซี่
3. ห้องเย็นเนื้อและห้องแช่แข็งระเบิด
ออกแบบมาเพื่อการจัดเก็บเนื้อวัวและเนื้อหมูแบบแบ่งส่วน ไม่ว่าจะแขวนบนตะขอหรือวางบนพาเลท ระบบนี้มีความสามารถในการรับน้ำหนักที่เหนือกว่าแผ่นอะลูมิเนียมหรือเครื่องระเหยแบบครีบอย่างมาก ในขณะที่ให้การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติที่ดีเยี่ยม
4. การปรับปรุงและเปลี่ยนห้องเย็น
เหมาะสำหรับการเปลี่ยนเครื่องระเหยที่เก่าแล้ว โซลูชันนี้นำเสนอขนาดที่ปรับแต่งได้ ความหนาของผนังที่อัปเกรดแล้ว และอินเทอร์เฟซการเชื่อมต่อเครื่องทำความเย็นที่ทันสมัย
5. ถังทำความเย็นน้ำเกลือและเครื่องระเหยแบบแช่
ระบบนี้ประกอบด้วยท่อเหล็กที่จุ่มลงในน้ำหล่อเย็นน้ำเกลือโดยตรง ช่วยให้มั่นใจได้ถึงการแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง สร้างขึ้นจากเหล็กกล้าคาร์บอนที่เข้ากันได้กับทั้งแอมโมเนียและน้ำเกลือ มีให้เลือกออกแบบตามความต้องการ
คุณสมบัติทางเทคนิคที่สำคัญ
1. โครงสร้างท่อเหล็กเชื่อม: รวมฟังก์ชั่นรับน้ำหนักและการทำความเย็น มีอายุการใช้งาน 20-40 ปี ขจัดปัญหาช่องโหว่ที่เกี่ยวข้องกับแผ่นอะลูมิเนียม
2. ความเข้ากันได้ของการทำความเย็นแอมโมเนีย: สร้างจากเหล็กกล้าคาร์บอนที่ทนทานต่อการกัดกร่อนของแอมโมเนีย ทำให้เหมาะสำหรับใช้ในโรงเก็บความเย็นที่ใช้แอมโมเนียขนาดใหญ่และตู้ปลา
3. การละลายน้ำแข็งด้วยแก๊สร้อน: วิธีที่นิยมสำหรับระบบแอมโมเนีย โดยจะนำพลังงานของคอมเพรสเซอร์กลับมาใช้ใหม่ เพื่อให้มั่นใจถึงประสิทธิภาพการใช้พลังงานในระดับสูง
4. การระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ: ไม่ต้องใช้พัดลม จึงช่วยรักษาระดับความชื้นให้สูง และลดความผันผวนของอุณหภูมิให้เหลือน้อยที่สุด
5. การออกแบบสำหรับงานหนัก: รองรับน้ำหนักได้ 200–2000 กก. ต่อชั้น ทำให้สามารถวางพาเลทได้โดยตรง
6. การบำบัดป้องกันการกัดกร่อน: โดดเด่นด้วยสีชุบสังกะสีแบบจุ่มร้อนหรือสีป้องกันการกัดกร่อนอีพ็อกซี่ ปรับแต่งให้เหมาะกับสภาพแวดล้อมเฉพาะ
เหตุใดจึงเลือกชั้นวางเครื่องระเหยแบบท่อเปลือยของ Lynxcool Steel
1. การรับรองการเชื่อมภาชนะด้วยความดัน: เชื่อมโดยผู้เชี่ยวชาญที่ผ่านการรับรองตามมาตรฐาน ASME IX, EN 287 และ GB 150 แต่ละหน่วยได้รับการทดสอบด้วยระบบไฮดรอลิกก่อนจัดส่ง
2.ขนาดห้องเย็นที่กำหนดเอง: ออกแบบมาเพื่อให้ตรงกับรูปแบบห้องเย็น ความสูงของพาเลท และการกำหนดค่าท่อ
3.ความเชี่ยวชาญของระบบแอมโมเนีย: ปรับให้เหมาะสมสำหรับแรงดันการระเหย รอบการละลายน้ำแข็ง การคืนน้ำมัน และการกระจายของเหลว
4.ประสบการณ์ทางทะเลและอุตสาหกรรมหนัก: เหมาะสำหรับเรือประมงและใช้ในอุตสาหกรรม ด้วยการออกแบบป้องกันการสั่นสะเทือนและป้องกันการกัดกร่อน ตรงตามมาตรฐานการจำแนกประเภท
5. ราคาที่แข่งขันได้ในประเทศจีน: ต้นทุนต่ำกว่าผลิตภัณฑ์ยุโรปที่เทียบเคียงได้ 20-35% และมีคุณภาพสม่ำเสมอ
คำถามที่พบบ่อย
ถาม: ชั้นวางท่อเหล็กและชั้นวางอลูมิเนียมแตกต่างกันอย่างไร?
ตอบ: ทั้งสองเครื่องใช้เครื่องระเหยแบบไม่มีพัดลม ชั้นวางท่อเหล็กใช้ท่อเหล็กหลายท่อเป็นโครงสร้างรองรับและช่องการไหลของสารทำความเย็น โครงสร้างที่แข็งแกร่งและน้ำหนักที่มากขึ้น ทำให้เหมาะสำหรับสินค้าที่จัดวางบนพาเลท ระบบทำความเย็นแอมโมเนีย และสภาพแวดล้อมทางทะเล ชั้นวางอลูมิเนียมแบบแบนใช้พื้นผิวเรียบเรียบ น้ำหนักเบาทำให้เหมาะสำหรับจัดเก็บผลิตภัณฑ์ที่มีก้นแบน เช่น เนื้อปลา บรรจุภัณฑ์บนพาเลท หรือยา และยังมีค่าการนำความร้อนที่ดีเยี่ยมอีกด้วย Lynxcool ผลิตชั้นวางทั้งสองประเภทและให้คำแนะนำในการเลือกอย่างมืออาชีพตามสถานการณ์การใช้งานเฉพาะ
ถาม: เหตุใดจึงใช้เหล็กกล้าคาร์บอนแทนอะลูมิเนียม มักใช้สำหรับชั้นวางเครื่องทำความเย็นแอมโมเนีย
ตอบ: เหล็กมีแรงดึงและความแข็งแรงครากสูงกว่า ทำให้สามารถใช้ท่อที่มีเส้นผ่านศูนย์กลางเล็กกว่าได้เมื่อรับน้ำหนักมาก (500–1,000 กิโลกรัมต่อชั้น) โดยทั่วไปแล้วอลูมิเนียมจะใช้สำหรับสินค้าที่มีน้ำหนักเบากว่า และทองแดง เนื่องจากไม่เข้ากันกับแอมโมเนีย จึงไม่เคยใช้ในระบบทำความเย็นแอมโมเนีย
ถาม: หลักการทำงานของการละลายน้ำแข็งแอมโมเนียร้อนคืออะไร?
ตอบ: ไอแอมโมเนียอุณหภูมิสูงจากคอมเพรสเซอร์จะไหลผ่านท่อภายในชั้นวาง ละลายน้ำค้างแข็งโดยการปล่อยความร้อนแฝงออกมา แอมโมเนียเหลวที่ควบแน่นจะไหลกลับไปยังระบบทำความเย็น โดยทั่วไปรอบการละลายน้ำแข็งทั้งหมดจะใช้เวลา 20–45 นาที และประหยัดพลังงานมากกว่าการละลายน้ำแข็งด้วยไฟฟ้า
ถาม: กระบวนการปรับสภาพพื้นผิวแบบใดที่แนะนำสำหรับสภาพแวดล้อมทางทะเลหรือห้องเย็นของเรือประมง
ตอบ: เราขอแนะนำให้ใช้ "การชุบสังกะสีแบบจุ่มร้อน + การเคลือบป้องกันการกัดกร่อน 2 ชั้น" ร่วมกัน: ขั้นแรกให้ทาไพรเมอร์อีพอกซีที่อุดมด้วยสังกะสี จากนั้นจึงทาทับหน้าอีพอกซีที่มีฟิล์มหนาสูง If the application environment is extremely harsh, we recommend adding an additional layer of polyurethane or polyurea topcoat. Specific anti-corrosion specifications need to be customized based on the ship type and actual operating conditions.
ถาม: คุณสามารถจัดหาชั้นวางทดแทนตามขนาดของอุปกรณ์ที่มีอยู่ได้หรือไม่
ก. ใช่. โปรดระบุขนาดเฉพาะของชั้นวางที่มีอยู่ ประเภทของสารทำความเย็นที่ใช้ และข้อมูลโดยละเอียดเกี่ยวกับอินเทอร์เฟซการเชื่อมต่อ Lynxcool จะสร้างภาพวาดมิติตามข้อมูลนี้และส่งให้ลูกค้าเพื่อยืนยันก่อนเริ่มการผลิต วงจรการผลิต (เวลาจัดส่ง) โดยทั่วไปคือ 5–9 สัปดาห์
ถาม: ชั้นวางรองรับสินค้าที่จัดวางบนพาเลทหรือไม่
ก. ใช่. เรามีชั้นวางที่เข้ากันได้กับพาเลทมาตรฐาน โดยรองรับพาเลทขนาด 800×1,200 มม. หรือ 1,000×1,200 มม. ชั้นวางแบบมาตรฐานสามารถรับน้ำหนักได้ 500–1,500 กิโลกรัมต่อชั้น สำหรับน้ำหนักบรรทุกเกิน 2,000 กก. เรายังนำเสนอโซลูชันแบบกำหนดเองเสริมโครงสร้างอีกด้วย สำหรับการออกแบบที่กำหนดเองที่ไม่ได้มาตรฐาน เราจะจัดเตรียมการคำนวณกลศาสตร์โครงสร้างที่สอดคล้องกัน
ถาม: ชั้นวางเครื่องระเหยแบบ Steel Bare-Tube ผลิตที่ไหน? พวกเขามีคุณสมบัติตรงตามมาตรฐานคุณภาพอะไรบ้าง?
ตอบ: ผลิตภัณฑ์เหล่านี้ได้รับการออกแบบและผลิตในโรงงานของเราในประเทศจีน ซึ่งได้รับการรับรองระบบการจัดการคุณภาพ ISO 9001 การประกันคุณภาพ (QA) ครอบคลุมถึงช่างเชื่อมที่ได้รับการรับรอง การทดสอบวัสดุ การทดสอบไฮโดรสแตติก 100% การตรวจสอบพื้นผิว และการตรวจสอบมิติ เอกสารที่เกี่ยวข้องทั้งหมดจะถูกจัดส่งพร้อมกับสินค้า
